Veľkoplošné zasklené plochy nie sú len dizajnové prvky modernej mestskej architektúry, ale vytvárajú aj svetlé miestnosti plné svetla a tým aj mimoriadne vysokú kvalitu života.
Bezpečnosť
Bezpečnostné sklo – TopTherm Secure
Nie je sklo ako sklo. Bezpečnosť je čoraz dôležitejšia aj v oblasti skla. Rozsiahly sortiment pokrýva všetky bezpečnostné potreby a požiadavky na ochranu. Bezpečnostné sklo musí vykonávať najrozmanitejšie funkcie.
Ukážka lomu rôznych typov skla
| Typ skla | Odolnosť voči teplotným šokom | Rezateľnosť | Tvar lomu | Riziko rozbitia skla | Riziko zranenia |
|---|---|---|---|---|---|
|
Plavené sklo (float) |
40K |
Áno |
Radiálne trhliny od centra lomu |
Veľké |
Vysoké |
|
ESG |
200K |
Nie |
Množstvo tupých úlomkov |
Nízke |
Nízke |
|
TVG |
100K |
Nie |
Radiálne trhliny od centra lomu |
Nízke |
Vysoké |
|
VSG/Float |
40K |
Áno |
Radiálne trhliny, úlomky zostávajú pokope |
Vysoké |
Nízke |
|
VSG/ESG |
200K |
Nie |
Úlomky zostávajú pokope |
Nízke |
Nízke |
|
VSG/TVG |
100K |
Nie |
Radiálne trhliny, úlomky zostávajú pokope |
Nízke |
Nízke |
Kategórie bezpečnosti
Tento sofistikovaný materiál sa však používa aj pri celosklenených dverách, schodoch a schodnicových zábranách, ako aj pri celosklenených výťahoch a sklenenom nábytku. V celosklenených fasádach sklo plní aj funkciu bezpečnostnej bariéry.
Aktívna bezpečnosť: Bezpečnostné sklo TopTherm Secure má špeciálne vlastnosti ako odolnosť voči vlámaniu, ochrana proti pádu a požiarna odolnosť.
Príklad: od odolnosti voči nárazu až po odolnosť voči guľkám ako ochrana majetku alebo odolnosť voči výbuchu.
Pasívna bezpečnosť: Vzor lomu bezpečnostného skla TopTherm Secure ponúka vylepšenú ochranu pred vážnymi zraneniami.
Príklad: priečky sprchových kabín alebo vnútorné dvere miestností vyrobené z jednovrstvového bezpečnostného skla.
Aj keď sa na prvý pohľad zdá krehké, bezpečnostné sklo TopTherm Secure spĺňa najvyššie bezpečnostné požiadavky vďaka najmodernejším povrchovým úpravám.
Konštrukčná bezpečnosť: Bezpečnostné sklo TopTherm Secure má v prípade poškodenia alebo rozbitia zostatkovú stabilitu a nosnosť.
Príklad: zábradlia, podpery alebo schody zo skla.
Plavené sklo float
Plavené sklo je všestranný a cenovo dostupný materiál, ktorý sa používa v širokej škále aplikácií. Vďaka svojim vlastnostiam, ako je vysoká priehľadnosť, dobrá rovinnosť a nízke skreslenie, je ideálny pre použitie v oknách, dverách a zrkadlách. Plavené sklo sa dá ďalej spracovávať na rôzne typy skla, ako napríklad bezpečnostné sklo, izolačné sklo a kalené sklo, vďaka čomu je ideálne pre použitie v náročných aplikáciách.
Plavené sklo nemá bezpečnostnú kategóriu a v prípade rozbitia sa môžu uvoľniť ostré úlomky skla, čo predstavuje zvýšené riziko zranenia.
Tepelne spevnené sklo TVG
Proces výroby TVG je podobný ako pri ESG. Rozdiel je v tom, že tabuľa skla sa zahrieva na 600 °C, zatiaľ čo pri obyčajnom skle to nestačí, a potom sa pomalšie ochladzuje. Fyzikálne vlastnosti TVG nie sú porovnateľné s vlastnosťami obyčajného skla.
VSG vyrobené z TVG sa používa, ak fyzikálne vlastnosti obyčajného plaveného skla nestačia a použitie VSG vyrobeného z ESG nie je spoľahlivé z dôvodu jeho vzoru rozbitia alebo podľa štandardných technologických predpisov. VSG vyrobené z ESG zvyčajne nespĺňa požiadavky na zostatkovú stabilitu.
Podobne ako ESG sa ani TVG nesmie dodatočne opracovávať.
Použitie
V kombinácii s VSG:
- Presklené strechy a stropy
- Priečky
- Zábradlia
- Zasklievanie s bodovým uchytením
Vlastnosti
- Vyššia pevnosť v ťahu ako plavené sklo
- Aktívna, pasívna a konštrukčná bezpečnostná funkcia ako neoddeliteľná súčasť VSG
- Vyššia odolnosť voči teplotným rozdielom ako plávajúce sklo
Prínos
Ako neoddeliteľná súčasť VSG je TVG bezpečnostné sklo, ktoré ideálne kombinuje konštrukčné,
aktívne a pasívne bezpečnostné vlastnosti.
Tepelne tvrdené sklo ESG
ESG je kalené sklo s tromi vynikajúcimi vlastnosťami:
Zvýšená pevnosť v ťahu a ohybe: ESG je dva až trikrát pevnejšie ako obyčajné sklo, vďaka čomu dokáže odolať značne vyšším záťažiam a nárazom.
Zvýšená odolnosť voči teplotným zmenám: ESG dokáže bez prasknutia alebo rozbitia vydržať značné teplotné výkyvy, čím je ideálne pre aplikácie vystavené extrémnym teplotným podmienkam.
Kontrolovaný vzor rozbitia: V prípade rozbitia sa ESG rozbije na malé, tupé úlomky, ktoré s menšou pravdepodobnosťou spôsobia vážne zranenie, čím sa znižuje riziko rezných poranení a lacerácií.
Tepelne tepelne spracované ESG a ESH-H
Pre bezpečnostne relevantné zasklenie a zasklenie vystavené vysokým teplotným výkyvom sa musí po výrobe ESG vykonať tzv. “tepelný namáhací test”.
V každom type skla sa nachádzajú nevyhnutné inklúzie nikelsulfidových kryštálov, ktoré môžu viesť k spontánnemu prasknutiu predpätého skla. Efektívnym opatrením proti neúmyselnému prasknutiu je ďalšie tepelné spracovanie ESG v “tepelnom namáhacom teste”.
Tabule sa zahrejú v ohrevnej komore na 290°C ± 10%, čím sa v kontrolovaných podmienkach vyvolá prípadné “spontánne prasknutie”. To výrazne zvyšuje spoľahlivosť komponentu, takže prekonáva všeobecné špecifikácie stavebného dozoru.
ESG-H a ESH-H sú tepelne namáhané ESG sklá, ktoré ponúkajú zvýšenú bezpečnosť proti spontánnemu prasknutiu.
**ESG-H je tepelne namáhané ESG, ktoré ponúka zvýšenú bezpečnosť proti spontánnemu prasknutiu pre aplikácie s vysokými bezpečnostnými požiadavkami, ako sú fasády
Použitie
- Celosklenené štruktúry a sklenené dvere
- Horizontálne posuvné panely (HSW) a skladacie posuvné panely (FSW)
- Sklenené vitríny a dizajn výkladov
- Školy a materské školy, športové a tenisové zariadenia
- Núdzové únikové zasklenie
- Protipožiarne zasklenie
- Zasklenie s ochranou proti nárazu loptičiek
- Môže sa zhotoviť ako izolačné sklo, VSG, tepelnoizolačné a slnečné sklo
- Fasády a zábradlia s ESCH-H.
Vlastnosti
- Približne dva až trikrát vyššia pevnosť v ťahu a ohybe ako predpäté plávajúce sklo
- Vysoká odolnosť voči rýchlym teplotným zmenám
- Zvýšená odolnosť voči nárazu a nárazu tupými predmetmi
- Pri nadmernom zaťažení sa ESG rozbije na mnoho malých tupých úlomkov
- V prípade rozbitia skla nedochádza k vážnym rezom.
Prínos
- Ideálne pre použitie v bezrámových aplikáciách
- V prípade rozbitia skla nedochádza k vážnym rezom.

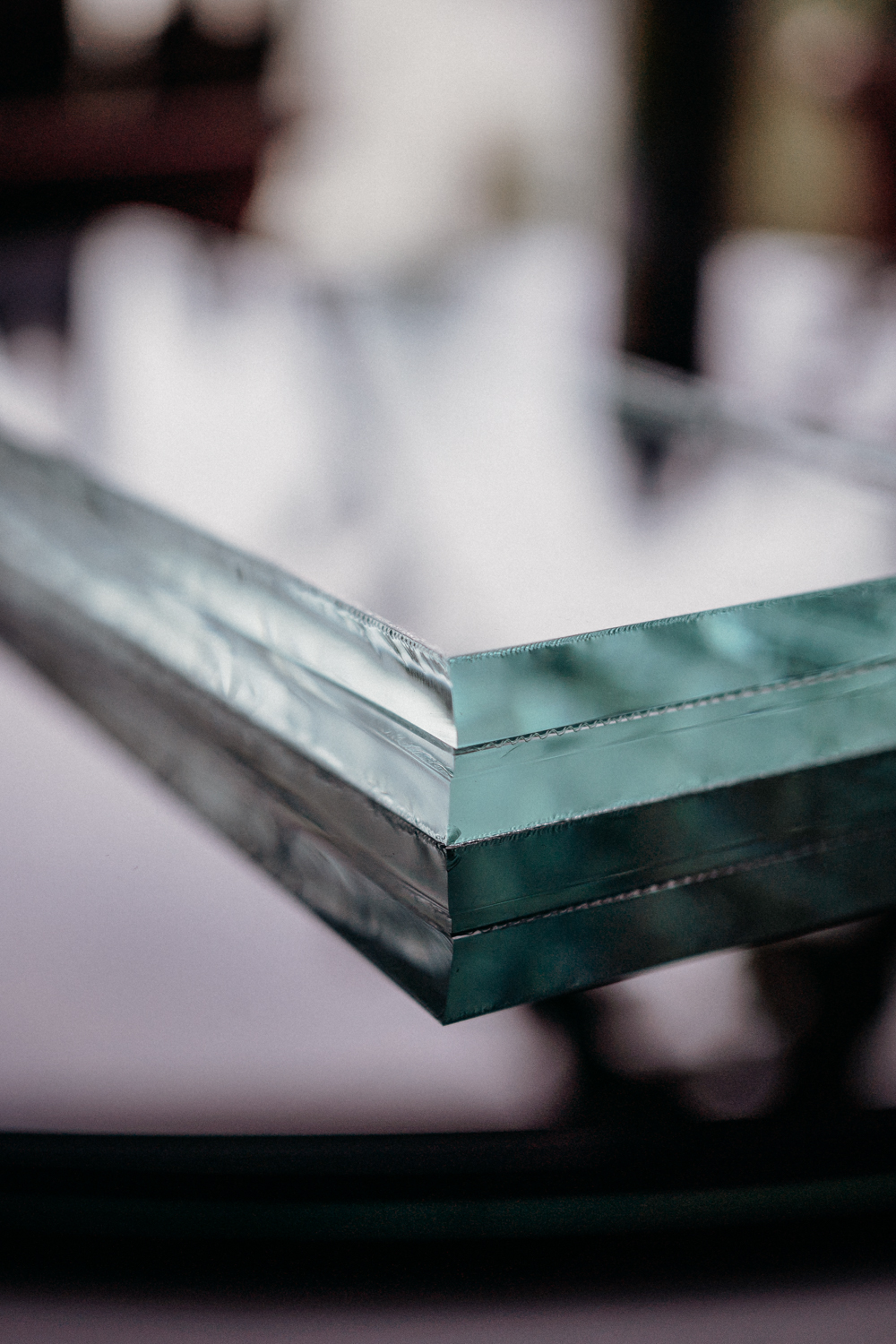

Laminované sklo VSG
Stabilita vďaka vysoko odolnej fólii: VSG je zložené z dvoch alebo viacerých plášťov plavákového alebo ornamentálneho skla, ktoré sú trvalo spojené špeciálnymi vysoko odolnými medzivrstvami. Vrstvy rôznych hrúbok sú usporiadané medzi jednotlivými sklenenými tabuľami podľa funkcie.
VSG môže byť vyrobené aj z TVG alebo ESG, použité ako jednonásobné alebo vyrobené ako izolačné sklo. Okrem bezpečnostných prvkov sa môže kombinovať aj s protihlukovými prvkami.
Pochôdzne sklo, s protišmykovým povlakom alebo bez neho, pozostáva z minimálne troch jednotlivých tabúľ skla, ktoré sú spojené vysoko odolnými medzivrstvami. Použiť možno sieťotlačené a kyselinou leptané sklo, ako aj sklo štruktúrované pomocou lasera. V závislosti od použitia sa jednotlivé tabule VSG vyrábajú z ESG, TVG, plaveného skla alebo v kombinácii s ESG, TVG s plaveným sklom.
Použitie
- Zábradlia a parapety
- Bezpečnostné zasklenie bariér
- Stropné zasklenie
- Pochôdzne zasklenie, sklenené schody
- Zasklenie odolné nárazu, vlámaniu, strelným zbraniam a výbuchu
Vlastnosti
- V prípade preťaženia sa sklo rozbije, ale úlomky priľnú k medzivrstve (ochrana proti poraneniu).
- Vysoká zostávajúca stabilita a nosnosť.
Prínos
- Nízke riziko poranenia. Rozbité sklo zostáva pokope.
Úplne iná trieda bezpečnosti
Certifikovaná bezpečnosť VSG je skutočným univerzálnym riešením. S VSG o hrúbke 8 mm a viac sa futbalová lopta susedových detí môže odraziť bez ďalších následkov, čo je úľavou pre rodičov.
Triedy BR1 až SG2 môžu dokonca chrániť pred výstrelmi. Sklo môže byť tiež štruktúrované tak, aby nevznikali úlomky.
Takzvané “nárazuvzdorné zasklenie”, odborníci tu hovoria o triedach odolnosti P1A až P5A, dokáže odolať pokusom o vlámanie pomocou dlažobných kameňov.
Ak sa zlodej pokúsi vniknúť dovnútra pomocou rezacích nástrojov, napríklad sekery, bude mať veľké ťažkosti s vytvorením významného otvoru pri zasklení v triedach odolnosti P6B až P8B.
| Trieda odolnosti | Norma | Príklady aplikácie |
|---|---|---|
|
P1A |
EN356 |
Najjednoduchšie opatrenie na zdržanie vlámania |
|
P2A |
EN356 |
Samostatné domy a bytové budovy na obytných sídliskách |
|
P3A |
EN356 |
Domy mimo frekventovaných ciest |
|
P4A |
EN356 |
Domy s luxusným vybavením. Od tejto triedy vyššie tiež uznávané poisťovňami ako ochrana proti vlámaniu triedy rizika 1 (RC1) |
|
P5A |
EN356 |
Domy s obzvlášť cennými majetkami (RC 2) |
P-A Nárazuvzdorné zasklenie
Toto bezpečnostné sklo chráni proti vlámaniu, vandalizmu a bráni proti takzvaným spontánnym útokom. Triedy P-A definované v norme EN 356 pre nárazuvzdorné zasklenie sú rozdelené do piatich skupín so zvyšujúcou sa ochranou.
Postup testovania v súlade s EN356: manuálny útok
Nárazuvzdorné sklo je testované pomocou oceľovej gule vážiacej 4,0 – 4,17 kg s priemerom 98 až 102 mm. V závislosti od klasifikácie sa guľa púšťa z rôznych výšok voľným pádom na testovanú tabuľu. Guľa nesmie preraziť sklo.
P-B Vlámaniu odolné zasklenie
Vlámaniu odolné zasklenie s triedou odolnosti P-B sa používa v prípade zvýšených bezpečnostných požiadaviek a ak je určené poisťovňami. Toto je rozdelené do troch skupín so zvyšujúcou sa ochranou.
Testovací proces v súlade s EN356: manuálny útok
Vlámaniu odolné sklo je testované pomocou mechanickej sekery. Čím viac úderov sklo vydrží, tým vyššia je trieda odolnosti.
| Trieda odolnosti | Norma | Príklady aplikácie |
|---|---|---|
|
P6B |
EN356 |
Lekárne, obchodné domy, špecializovaní maloobchodníci (RC 3) |
|
P7B |
EN356 |
Múzeá, galérie, psychiatrické kliniky (RC 4) |
|
P8B |
EN356 |
Klenotníctva, väznice, serverovne (RC 5 a 6) |
BR Nepriestrelné zasklenie
Zasklenie sa považuje za nepriestrelné, ak zabraňuje preniknutiu strely a bolo oficiálne testované v skúšobni. Vyrába sa kombináciou sklenených tabúľ rôznej hrúbky a vrstiev fólie, ktoré sú počas testovania vystreľované rôznymi projektilmi, v závislosti od triedy.
Testovací postup v súlade s EN1063: odolnosť proti streľbe
Nepriestrelné sklo je testované vystreľovaním pomocou rôznych zbraní, v závislosti od klasifikácie. Ak testovacia tabuľa nie je preniknutá streľami, je dosiahnutá požadovaná trieda.
| Trieda odolnosti | Norma | Príklady aplikácie |
|---|---|---|
|
BR1-S až BR7-NS |
EN1063 |
Banky, vojenské zariadenia, politické, súdne a finančné budovy |
ER Výbuchu odolné zasklenie
Výbuchu odolné zasklenie tiež odoláva výbuchom, napríklad v prípade teroristického útoku. V prípade výbuchu sa uvoľní obrovská tlaková vlna v závislosti od množstva výbušnín a vzdialenosti od miesta výbuchu, ktorá môže niekoľkonásobne prekročiť plánovaný účinok zaťaženia vetrom. Zasklenie v triedach odolnosti ER1 až ER4 je možné realizovať pomocou špecifických, interaktívnych konštrukcií.
Testovací postup v súlade s EN13541: simulovaný výbuch
Pre výbuchu odolné sklo sa stanovuje minimálne trvanie tlakovej fázy, ako aj tlakové zaťaženie. Test simuluje účinok výbuchu ekvivalentného TNT.
| Trieda odolnosti | Norma | Príklady aplikácie |
|---|---|---|
|
ER 1 až ER 4 |
EN13541 |
Letiská, elektrárne, vojenské zariadenia, vládne budovy, ambasády |
Protipožiarne sklo
Je to typ skla, ktoré je navrhnuté tak, aby odolalo ohňu a spomalilo jeho šírenie po určitú dobu a poskytne tak ľuďom v budove viac času na evakuáciu.
Väčšina protipožiarnych skiel je vyrobená z dvoch alebo viacerých tabúľ skla, ktoré sú zlepené dohromady špeciálnou fóliou. Táto fólia je vyrobená z materiálu, ktorý v prípade požiaru napučí a vytvorí bariéru proti prenikaniu tepla a plameňov.
Niektoré protipožiarne sklá obsahujú aj gél medzi vrstvami skla. Tento gél sa pri zahriatí aktivuje a absorbuje teplo, čím spomaľuje šírenie ohňa.
Trieda E
Ponúka účinnú a ekonomickú ochranu pred plameňmi a dymom, ale nebráni prestupu tepla v prípade požiaru.
Základné rezateľné, drôtené protipožiarne sklo, ktoré poskytuje celistvú ochranu iba proti prechodu plameňov, dymu a toxických plynov po dobu 30 a 60 minút.
Trieda EW
Znižuje množstvo prestupu sálavého tepla pod 15 kW/m2 na neexponovanej strane.
Rad modifikovaných tvrdených protipožiarnych skiel, ktoré poskytujú celistvú ochranu len pred prestupom plameňov, dymu a toxických plynov po dobu 30 minút (klasifikácia E) a v prípade pokovovanej rady aj radiačnú ochranu (klasifikácia EW do 60 minút ). Toto ľahké monolitické riešenie poskytuje výnimočnú odolnosť proti nárazu kombinovanú s vysokou vizuálnou kvalitou. Je UV stabilné.
Trieda EI
Najvyššia úroveň ochrany pred plameňmi, dymom a teplom.
Rad tvrdených protipožiarnych skiel, ktoré poskytujú celistvosť a tepelnú izoláciu na 15 až 180 minút (klasifikácia EI). Riešenie poskytuje klasifikáciu nárazu 1B1, vysoko výkonné akustické vlastnosti a UV stabilitu.
Trieda DH
Udržiava únikovú cestu bez dymu a výparov až pol hodiny.
Sklené riešenie na kontrolu dymu, ktoré dokáže nasmerovať dym a udržať toxické výpary dostatočne dlho na to, aby umožnilo verejnosti bezpečne opustiť budovu, čím sa minimalizuje riziko vdýchnutia dymu, zranenia a smrti.
Trieda A a B
Poskytuje iba integritu a izolačnú ochranu proti prechodu plameňov, dymu a toxických plynov od 30 do 60 minút.
Riešenie poskytuje klasifikáciu nárazov 1B1 alebo 1C1, vysokovýkonné akustické vlastnosti a UV stabilitu. Špeciálne vyvinuté pre požiadavky námorných a pobrežných aplikácií vrátane; osobné lode, jachty, špeciálne plavidlá, kontajnerové lode a pobrežné plošiny.
